我们要知道，西门子S7-200 系列PLC是一款小型PLC，它主要有CPU221，CPU222，CPU224，CPU224XP，CPU226等几种型号。而对于每个型号，又有分直流和交流这两种电源供电的CPU类型。也就是说有分“DC/DC/DC”和“AC/DC/DELAY”两种。“DC/DC/DC”表示的是CPU是直流24V供电/数字量输入是直流24V/数字量输出是晶体管直流24V类型的；“AC/DC/DELAY”表示的是CPU是交流220V供电/数字量输入是是直流24V/数字量输出是继电器类型的。这都是要知道的东西。

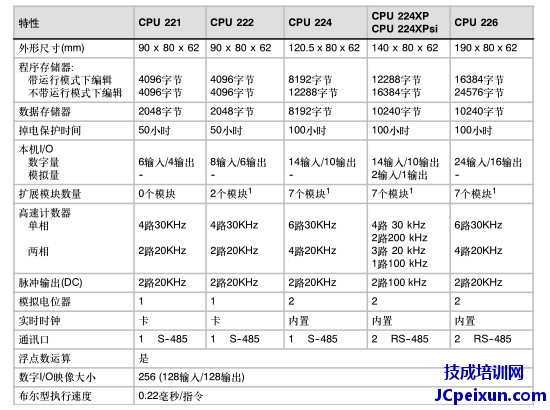

对不同型号的CPU有不同的规格参数，这个参数我们也是需要了解学习的。

要知道不同型号其本机I/O的数量，包括数字量和模拟量的；要知道不同型号其程序存储区和数据存储区的参数要求；还要注意各型号CPU对扩展模块数量的要求，像CPU221是不能扩展模块的，CPU222只能扩展2个模块，而CPU224/CPU224XP/CPU226则多可以扩展7个模块。

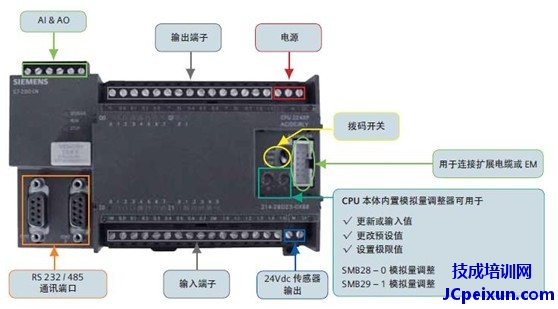

是对CPU结构的了解，s7-200系列 PLC它是将CPU、I/O点、存储区和集成电源集成在一个机壳内的，其构造和外形就是下图所看到的样子。

我们可以看到CPU包括了RS485通讯口、可选卡插槽、CPU状态LED灯、数字量输入输出端子、I/O点状态LED灯、CPU电源端子、24VDC传感器输出端子、拨码开关、电位计和扩展模块接口等，如果是CPU224XP的话，还会有模拟量输入输出端子。对CPU结构，我们不仅要知道构造的名称和位置，还要了解各部分的功能。像知道通讯口的功能就是用来通讯，扩展模块接口就是用于连接下一个扩展模块，拨码开关就是用来切换运行或停止状态等等。
