CPU 1212C AC/DC/RLY西门子CPU代理商6ES7212-1BG50-0XB0

CPU 1212C AC/DC/RLY西门子CPU代理商6ES7212-1BG50-0XB0

CPU 1212C AC/DC/RLY西门子CPU代理商6ES7212-1BG50-0XB0

CPU 1212C AC/DC/RLY西门子CPU代理商6ES7212-1BG50-0XB0

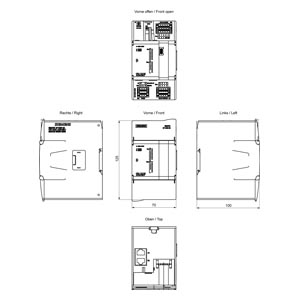

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

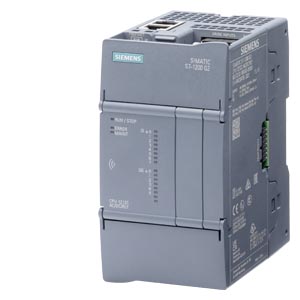

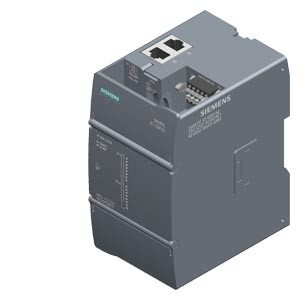

SIMATIC S7-1200 G2： 紧凑型 CPU 1212C AC/DC/RLY； 电源：AC 47-63Hz 时 85-264V AC； 机载 I/O： 8x DI 24V DC；6 DO 继电器 2A； 存储器：程序 150 KB 数据：500 KB，掉电保持：20 KB

可持续性

生命周期状态

有效产品

产品类别

A: 问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

136.00 x 80.00 x 110.00 mm

净重

0.373 Kg

西门子CPU代理商  西门子CPU模块代理商  西门子CPU 编程代理商  西门子S7-1500CPU代理商  西门子S7-300CPU代理商   西门子S7-200CPU代理商

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

西门子交换机代理商  西门子XB116 非管理型 IE 交换机代理商    西门子SCALANCE XC116非管理型 IE 交换机代理商  CPU 1216模块参数

西门子编程电缆代理商    西门子网线代理商  西门子以太网电缆代理商  西门子低压控制经销商  西门子断路器代理商    西门子继电器代理商

西门子精致面板代理   西门子触摸屏代理商  西门子SMART LINE 精彩系列面板代理商  SIMATIC HMI 操作面板代理商  西门子DP电缆代理商

西门子KTP400精简面板代理商  西门子KTP400触摸屏代理商  西门子KTP700精简面板代理商  西门子KTP900精简面板代理商 按键+触摸操作

西门子KTP1200精简面板代理商  新一代精简面板KTP1200代理商  KTP1200触摸屏12寸

PLC通讯故障怎么诊断和处理？SCR系统的plc通讯故障，致使整个绞车系统无法运行，经过故障诊断和处理，系统恢复正常。

故障现象

晚上11点左右司钻正在起钻，突然绞车停止，司钻房控制箱上的指示灯全部熄灭，司钻报告说系统无法使用。及时赶到司钻房查看，发现司钻房控制箱的ET200通讯模块报红灯故障，但电源模块供电都正常，根据故障现象判断出应该是PLC系统通讯故障。马上去控制室查看CUP状态，CPU故障指示灯亮显示通讯故障。

故障处理过程

1.由于没有电脑软件及程序，无法直接查看到故障点的位置，只能逐个排查。

根据经验判断，从PLC控制盘到司钻房的通讯电缆经常搬家容易损坏，两端的插接头经常插拔容易出现松动。对2端插头进行了检查，并用万用表测量了这根通讯电缆，结果电缆接头和电缆都无损坏和松动。插上后测试通讯故障依然存在。

2.在这种情况下只能从通讯的一端向另一端逐个排查。

因为变频器是通讯的一端，先检查变频器到控制室触摸屏的段电缆以及通讯插头，电缆通断正常，接头阻值正常。检查第二段从触摸屏到CPU的通讯电缆和接头，电缆通断正常，接头阻值正常。检查CPU到SCR房外部插头的通讯电缆和接头，电缆通断正常。检查司钻房从站通讯模块ET200到司钻房触摸屏的电缆和接头，电缆通断正常，发现ET200的接头有接地现象，阻值也正常。故认为是接地影响通讯，将另一路连接到中继器的电缆暂时拆除进行通讯测试，故障依然存在。

3.此时只能判断是硬件模块可能出了问题。

惯性思维判断可能是通讯模块ET200有损坏的可能，马上更换一个新的ET200模块，测试故障依然存在。随机判断CPU可能出现了问题，更换一个CPU进行测试，问题依然存在。

4.考虑到通讯电缆受干扰也可能出现这个问题，索性使用了一根从CPU到远程ET200通讯模块之间的临时电缆，但问题依然存在。

5.后考虑到ET200模块出现了接地问题，阻值正常，但有可能损坏内部电器小元件，针对ET200的通讯接头拆下来重新检查，发现有异常，这种情况在平时很少出现，在针对检查时才感觉可能有问题，更换新的PROFIBUS通讯接头。并上电测试，通讯恢复正常。将零时电缆扯除，使用原来的通讯电缆，通讯正常。
